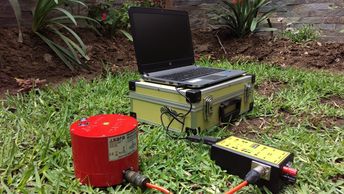

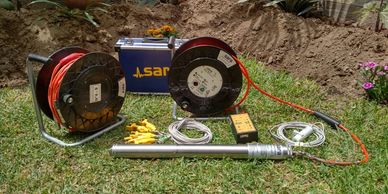

Geosignal cuenta con equipos calibrados y software LICENCIAD

winMASW® es una suite de software de análisis en conjunto de datos sísmicos diseñado para obtener perfiles Vs de alta fiabilidad geológica. Para obtener dicha fiabilidad, diferentes métodos se implementan:

- MASW (Análisis de ondas de superficie multicanal), para dicho análisis nuestro software considera las dos componentes de las ondas Rayleigh (vertical y radial) y la onda Love como un análisis único y conjunto.
- MFA (Análisis de Filtro Multiple), esta técnica de análisis de fase y grupo de velocidades considera las dos componentes de las ondas Rayleigh (vertical y radial) y la onda Love como un análisis único y conjunto.

- Análisis de la atenuación de las ondas Rayleigh para la estimación del factor de calidad Qs.
- Modelamiento 1D de los tiempos de viaje de las ondas P y onda-SH (también considerando canales de baja velocidad).
- REMI (MAM) análisis.
- ESAC (Auto correlación de espacio extendido).
- HVSR (Cociente espectral HV).
- Sismograma sintético e inversión de espectro de velocidad completo.
- Análisis RPM (Movimiento de partícula de la onda Rayleigh).
La ventaja clara de WinMASW es tener la posibilidad de análisis en conjunto de diferente data de diferentes tipos de ensayo obtenida en campo: Ondas Rayleigh y Love, MASW y MFA, Análisis FVS (Espectro de velocidad completo), modelamiento 1D de tiempos de viaje de ondas P y de superficie, HVSR, Remi (MAM), ESAC (arreglos bi -dimensionales para un mejor resultado comparado con arreglos MAM lineales), etc.

Este camino de idea de procesamiento puede relacionar diferentes soluciones de diferentes métodos y reducir la posible ambigüedad en la interpretación.

Hay que considerar que la mejor técnica a realizar en una exploración depende de los objetivos y de la complejidad del sitio.

WINMASW OFRECE UN ARSENAL COMPLETO DE HERRAMIENTAS CAPAZ DE MANEJAR CUALQUIER TIPO
DE ANALISIS DEL PROBLEMA.


Rayfract® es el mejor software de procesamiento de datos sísmicos de refracción. El software permite obtener perfiles 2D del subsuelo con alta fiabilidad con el modelado de la propagación de las ondas P.

Correr nuestro método de inversión suavizado para obtener un perfil de velocidades objetivo del subsuelo incluso presentandose una topografía extrema con fuerte variación lateral de velocidad.

Primero se tiene un modelo inicial con de los tiempos de llegada de la onda con nuestro metodo DeltaV y XVT (optimizado del Wiechert-Herglotz). Estos métodos nos da un buen modelo inicial entre los tiempos picados y la inversión de velocidad.

Luego optimizamos el procesamiento iniciando el modelamiento con la inversión WET Wavepath Eikonal Traveltime aka Fresnel Volume Tomography. Nuestra solución Eikonal modela explicitamente la difracción, además de la refracción y transmisión de las ondas sísmicas.

• Rayfract® soporta cualquier geometría 2D incluido lineas roll along de lineas de reflexión.
• Rayfract® soporta inversión conjunta de datos de refracción sísmica y datos de hueco, borehole, crosshole y VSP multi offset.
• Rayfract® soporta refracción marina.
• Usa nuestro método de capas Plus-Minus, Wavefront y CMP en caso de querer obtener un perfil de capas geológicas.

Requiere de:

• Golden Software Surfer® version 9 to 18.
• Microsoft Windows® 7, Windows® 8 and Windows® 10, both 32-bit and 64-bit

Algunas características:

• 360 trazas por tiro, 1000 tiros por set de datos
• 999 trazas por tiro para la licencia PRO
• Define su propio tipo de arreglo.
• Flexible importación de tiros . HDR
• Importación data SEG-2 GEOMETRICS, ABEM, DMT, OYO, SEISMIC SOURCE, SEISTRONIX, PASI, M.A.E., SARA DOREMI etc.
• Importación data SEGY PROMAX, SEISMIC UNIX, SPW etc.
• Importación archivos SCII, Interpex GREMIX, OYO SEISREFA, Rimrock PIK, EarthFX VIEWSEIS, WGeoSoft WINSISM, OPTIM LLC SEISOPT, Geometrics SEISIMAGER, GeoTomCG tiempos de arribo y geometría.
• Usa overlap o superposición de líneas para simular un arreglo mas largo. Usa offset interno a la línea para obtener mayor profundidad.
• Construye tu propio modelo con Surfer®. Sinteriza data de tiempo de llegada modelando la propagación con Rayfract®.
• Interpreta la onda P y S para una misma línea y mapea el módulo de Poisson con Surfer® Grid Math.
• Ensayos Downhole VSP, Walkaway VSP
• Muestreo Min. / max. de 1 microsegundo / 1 segundo
• Máximo 20000 muestras por traza
• Manejo de grid de Surfer con archivos de hasta 640000 nodos hasta 100000000 nodos con la licencia PRO.
• Ventana de trazas flexible, stacking de tiros y filtrado de frecuencia.
• Primer picado automatizado e interactivo.
• Mapeo de los refractores y trazas semi automático e interactivo.
• Usa múltiples núcleos de tu PC.
• Tomografía robusta multi escala. Contraste de velocidad WET.
• Prueba de Checkerboard para licencia PRO.
• Agrega un hueco de perforación a la línea de refracción o realiza una inversión conjunta. Agrega hasta 4 huecos en la línea con licencia PRO.
