DOWNHOLE

Ventajas Geosignal

 Ensayo sísmico basado en la Norma ASTM 7400, el cual colocamos un geófono penta-axial (5 direcciones) (competencia solo usa tri-axial) dentro del pozo y empleamos una fuente sísmica basada en golpes con una comba de 10 kg en tres direcciones (2 horizontales opuestas + 1 vertical) con la intención de obtener las ondas de compresión P y las ondas de corte S.


Este ensayo cuenta con mayor precisión que otros métodos por tener los geófonos en contacto con los estratos expuestos por la perforación.


Las mediciones se van haciendo cada metro o medio metro ya sea del fondo hacia arriba o de arriba hacia abajo.


Geosignal Ingenieros cuenta con accesorios para el desarrollo óptimo del trabajo en campo como:

- Herramientas de pesca (cable de acero, trípode de centralización).

- Software de adquisición DOREMI con control de calidad en campo.

- Geófono adicional (6to) espía para corrección triguer.

Obtener más información

Todos los proyectos conllevan diferentes desafíos tanto en ingeniería como logísticos por lo que pedimos nos detalles tus objetivos y condiciones para poder darte el mejor soporte.

Aplicaciones y Ventajas

Perfil de velocidades

Obtención de módulos dinámicos

Obtención de módulos dinámicos


Obtención de las velocidades Vs y Vp en los estratos identificados. La fiabilidad de dicho ensayo es mayor al tener a la sonda en contacto con la formación de estudio.

Obtención de módulos dinámicos

Obtención de módulos dinámicos

Obtención de módulos dinámicos


Al obtener las velocidades Vs y Vp, los parámetros dinámicos del suelo serán obtenidos fácilmente con gran grado de fiabilidad.

Equipo de 5 sensores

Procesamiento en conjunto con HVSR y MASW

Procesamiento en conjunto con HVSR y MASW


Sonda Downhole calibrado, con 5 sensores para evitar altos errores debido al giro de la sonda, igualmente contamos con un sexto canal para la corrección del tiempo de inicio de grabado o trigger de ser necesario.

El equipo puede llegar hasta 50 mts de profundidad, trabajando sin problemas en agua, lodo o seco.

Procesamiento en conjunto con HVSR y MASW

Procesamiento en conjunto con HVSR y MASW

Procesamiento en conjunto con HVSR y MASW

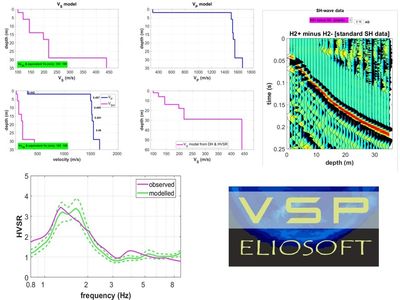

Nuestro servicio siempre incluye el trabajo en conjunto de varios ensayos geofísicos para su correlación y aumento de fiabilidad. Gracias a nuestros software licenciado ELIOVSP-Winmasw para procesamiento avanzado y en conjunto con métodos como MASW, MAM y en especial HVSR podemos aumentar la fiabilidad de nuestros resultados y llegar hasta mayor profundidad de interpretación que la del hueco.
